1.产品概述

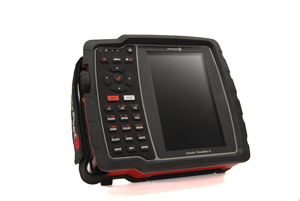

Innerspec公司temate PowerBox H  (CH) 是一款专门为金属导磁材料高温测厚、高温探伤及材料特性测量而设计的高功率便携式电磁超声产品。由于采用电磁超声技术，与传统压电式超声仪器相比，该仪器的最大优势在于以下几个方面：

技术功能：

1. 测厚，
2. A型脉冲探伤，ABC扫查，
3. 斜入射探射，
4. TOFD检测，
5. 板波检测，
6. 管道导波检测，

应用优势：

• 完全不用耦合剂，适合高温检测和低温环境下检测；
• 允许与被测物体表面有4-6mm提离，不影响检测精度。
• 允许探头有小角度偏离误差，不影响检测精度。
• 高功率特性，激发高强度的脉冲串信号，可激发1200V的脉冲电压，瞬态功率8KW，脉冲重复频率300赫兹，该仪器集成了脉冲发射接收模块，数字信号采集和显示于一体，适合在工厂或者是野外进行检测作业。
• 单机具有高温测厚（0-1000℃）功能，检测厚度可达300mm以上，检测精度01mm。
• 单机具有导波体波探伤功能，可在高温（0-200℃）进行检测，导波探伤厚度可达15mm，体波探伤厚度可达200mm。
• 单机具有材料特性测量功能，可以对材料表面、内部应力和各向异性进行测量、采用单波和双波模式对螺栓载荷及球化率等进行检测。
• 由于使用横波在大部分材料中相对测量精度更高，测量结果稳定，重复性高，受人为因素影响小；
• 可透过涂层检测，对材料表面处理要求不高，检测结束无需后续处理；对材料表面处理要求不高，可以允许工件表面粗糙、油渍、潮湿、氧化膜或者表面不平，检测结束无需后处理，可大大提高工作效率，减小劳动强度；

1. 对于管状材料的测量，厚度读数受探头角度的影响很小；
2. 宜于产生约10o~80o的SV斜入射声束，特别适用于奥氏体焊缝等粗晶材料检测。
3. 探头之间不存在信号差异(电磁线圈采用印刷电路板制作，相同型号探头性能完全一致，无需繁琐校验）；
4. 功能强大，可在显示厚度读数的同时显示并存储超声信号，可进行屏幕截图和生成报表，方便数据记录和分析，利于数据的后期处理和分析；软件功能强大，有网络客户端软件，可以全面操控主机的操作，多台主机可以组成检测阵列。

2.技术指标

2.1 设备基本组成及操作指标

temate PowerBox H  (CH) 是高温测厚，高温体波探伤，材料特性测量的主要仪器，其技术指标如下：
